Treforbindelser i eldre konstruksjoner

Februar 2017

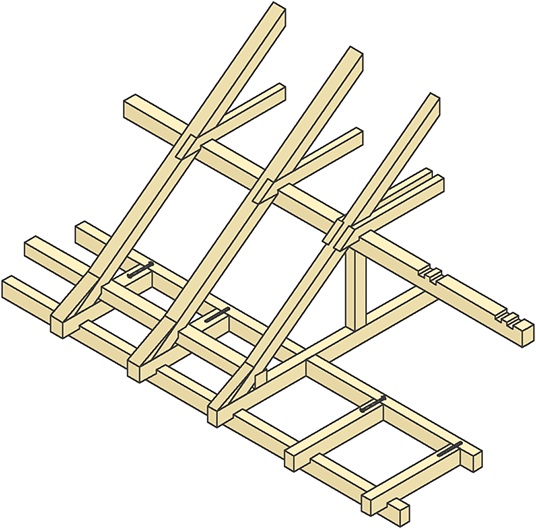

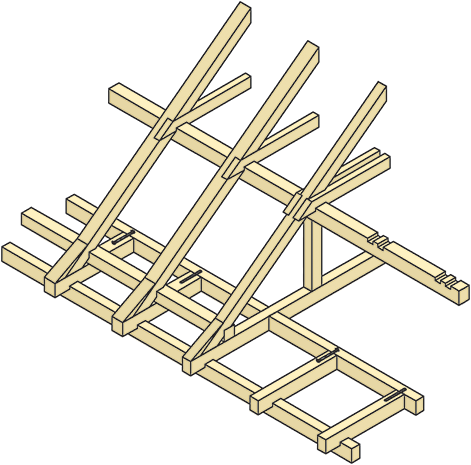

Fig. v



Denne anvisningen viser sammenskårne treforbindelser og sammenføyning med bolter i eldre takkonstruksjoner og vegger av reisverk og bindingsverk fram til slutten av 1940-årene.

Treforbindelser i eldre laftede vegger er vist i Byggforvaltning 723.304 Eldre laftede vegger. Metoder og materialer. Noen treforbindelser er også vist i Byggforvaltning 723.305 Eldre vegger av reisverk. Metoder og materialer og 723.306 Eldre vegger av bindingsverk. Metoder og materialer.

Anvisningen behandler ikke dimensjonering/kapasiteter.



Treforbindelser ble fram til slutten av 1940-årene oftest utført med tapper, kammer, innskjæringer, forsatser og låser, og eventuelt sikret med plugger eller spiker. Mot slutten av 1800-tallet ble også bolter (mutterskruer) tatt i bruk til sammenføyninger, blant annet i større takkonstruksjoner, og fra 1920-årene tok man i bruk tømmerforbindere av metall.

For utfyllende informasjon om treforbindelser i eldre konstruksjoner, se [831–837].



Figurene i anvisningen er vist med ensartede kvadratiske eller rektangulære dimensjoner. I praksis ble det brukt trelast i en lang rekke dimensjoner tilpasset behovet i den aktuelle konstruksjonen.



Treplugger, også beskrevet som dømlinger, dymlinger, dybler, tapper eller trenagler, ble helst utført av fet furu og med kantet tverrsnitt. Hull ble forboret med en diameter som gjorde at pluggene måtte presses inn i borhullet.



221 Generelt. Festemidler av metall er mer detaljert beskrevet i Byggforvaltning 770.008.

222 Spiker ble brukt for sikring av treforbindelser, men ikke i stort omfang før masseproduksjon av spiker startet på midten av 1800-tallet.

223 Treskruer. Store treskruer, såkalte «franske treskruer», ble industrielt produsert fra midten av 1800-tallet.

224 Jernbolter (mutterskruer). De første mutterskruene ble lagd for hånd. De var svært grove og ujevne, og hadde ikke stor utbredelse. Gjengede jernbolter med muttere og underlagsskiver kom først i vanlig bruk etter at de kunne masseproduseres industrielt fra midten av 1800-tallet. Vanlige dimensjoner var 1/2–1″ (ca. 12–25 mm) i forskjellige lengder.

225 Lasker og bindhaker ble brukt til å holde to konstruksjonsdeler sammen der strekkreftene var små, se fig. 225 a og b.



Fig. 01

Fig. 225 a og b

Eksempler på festemidler som ble brukt til å holde treforbindelser sammen

a. Bindhaker

b. Lasker



226 Tømmerforbindere av typen Bulldog og Alligator kom i bruk omkring 1920, se fig. 226 a og b. De ble produsert i flere størrelser fra 2″ og oppover og kunne være firkantete, runde eller ovale. Bulldog brukes fremdeles, og leveres med både dobbeltsidig og enkeltsidig tanning. Tannede tømmerforbindere brukes sammen med bolter for å øke skjærkraftkapasiteten til bolteforbindelsen.



Fig. 02

Fig. 226 a og b

Tømmerbindere

a. Alligator

b. Bulldog



311 Generelt. Skjøtene vist i fig. 312 a og b, 313 og 314 a–d ble oftest brukt til sviller eller bjelker som var understøttet av murverk, betong eller tre og ikke skulle ta strekkrefter. Forbindelsene vist i fig. 315 a–d kunne ta opp relativt store strekkrefter og ble mye brukt til skjøting av gulvbjelker o.l. Et eksempel på punktunderstøttelse av en slik skjøt er vist i fig. 317.

312 Rett og skrå støt. Skjøten ble oftest sikret med bindhaker eller lasker av jern, se fig. 225 a og b, på én eller to sider for å hindre forskyvning i lengde- eller tverrretningen. Se fig. 312 a og b.





Fig. 03

Fig. 312 a og b

a. Rett støt sikret med bindhake

b. Skrå støt sikret med lask



313 Tappeskjøter, se fig. 313. De eldste tappeskjøtene ble forsterket med plugger. Etter hvert var både plugger og spiker i bruk.





Fig. 04

Fig. 313

Tappeskjøt (slisstapp)



314 Bladskjøter, se fig. 314 a–f. Skjøtenes lengde var vanligvis 2–2,5 ganger største tverrsnittsdimensjon. De eldste skjøtene ble forsterket med plugger, mens man senere har brukt spiker eller bolter.



Fig. 05

Fig. 314 a og b

a. Rett blad

b. Rett blad med skrått innsnitt





Fig. 06

Fig. 314 c og d

c. Skrått blad

d. Underskåret skrått blad





Fig. 07

Fig. 314 e og f

e. Rett blad med hake

f. Skrått blad med hake



315 Låser. Kiler ble brukt til å låse skjøtene i stilling, se fig. 315 a–d. Franske låser er skjøter som, uten bruk av forsterkninger, ble utformet slik at de ikke kunne få forskyvninger i noen retning.



Fig. 08

Fig. 315 a og b

Rett blad med hake

a. Styretapp og kiler

b. Skrått bryst, styretapp og kiler





Fig. 09

Fig. 315 c og d

Franske låser

c. Rett lås med kiler

d. Skrå lås med kiler



316 Laskeskjøter ble brukt der skjøtene kunne få større strekkpåkjenninger, se fig. 316 a–c.



Fig. 10

Fig. 316 a

Laskeskjøt med gjennomgående bolter og innskårne kiler for å ta opp skjærkrefter. Kilene ble lagd av hardt tre som eik eller tettvokst furu.



Fig. 11

Fig. 316 b

Laskeskjøt med gjennomgående bolter og dobbeltsidige tømmerforbindere (Bulldogs) for å ta opp skjærkrefter



Fig. 12

Fig. 316 c

Skjøt med gjennomgående bolter og jernlasker som er forsynt med haker eller tenner for å ta opp strekk



317 Punktunderstøttelse av horisontal skjøt, se fig. 317.



Fig. 13

Fig. 317

Eksempel på understøttelse av bjelke som er skjøtt med rett, fransk lås



Vertikale skjøter er vist i fig. 32 a–e. Slike skjøter ble ofte forsterket med lasker av jern som ble stemt inn i trevirket og forsynt med gjennomgående bolter.



Fig. 14

Fig. 32 a og b

Vertikale skjøter

a. Rett støt med tapp

b. Slisstapp med skrått bryst



Fig. 15

Fig. 32 c og d

Vertikale skjøter

c. Rett blad og gjennomgående bolter

d. Enkel laskeskjøt med gjennomgående bolter som ofte ble brukt på grovere dimensjoner, for eksempel runde stokker



Fig. 16

Fig. 32 e

Skjøting av rund stokk med jerndor

En smijernsring ble ofte plassert rundt stokkendene for å hindre splintring av endeveden ved trykkbelastning. Tilsvarende metode ble brukt på stokker med firkantet tverrsnitt.



411 Generelt. Tverrforbindelser i samme plan ble oftest brukt til horisontal sammenføyning av sviller i hjørner, ved tverrvegg og i veggkryss. Overblading ble også brukt vertikalt, for eksempel ved kryssing av skråstivere. Forbindelsene ble vanligvis sikret med treplugger eller spiker.

412 Sammenfelling i hjørne, se fig. 412 a–c.



Fig. 17

Fig. 412 a–c

Sammenfelling i hjørne

a. Rett hjørneblad

b. Skrått hjørneblad

c. Hjørnekam



413 Sammenfelling i T-forbindelse, se fig. 413 a–f.



Fig. 18

Fig. 413 a–f

Sammenfelling i T-forbindelse

a. Rett blad

b. Skrått blad

c. Enkel kam

d. Kjemsling

e. Svalehale med bærebryst

f. Tapp og bærebryst



414 Sammenfelling i kryss, se eksempel i fig. 414. Sammenfelling i kryss ble også utført med andre forbindelser, for eksempel rett blad, se fig. 413 a.



Fig. 19

Fig. 414

Sammenfelling med forsats i veggkryss



421 Enkel kamming ble for eksempel brukt ved kamming av gulvbjelker mot svill i første etasje, se fig. 421 a–e. Nedfellingen begrenset seg oftest til ca. 1″.



Fig. 20

Fig. 421 a og b

Sammenfelling ved avslutning av bjelke ved svill

a. Enkel kam

b. Svalehalekam



Fig. 21

Fig. 421 c–e

Sammenfelling der bjelke krysser svill

c. Rett blad

d. Dobbel kam

e. Krysskam



422 Dobbel kamming ble ofte brukt der gulvbjelker ble felt inn mellom en over- og undersvill, for eksempel i bjelkelag mellom første og andre etasje. Se fig. 422.



Fig. 22

Fig. 422

Eksempel på dobbel kamming ved avslutning av bjelke ved svill med svalehale og enkel kam



Sammenføyning av vertikale stolper eller stendere til sviller, bjelker, åser o.l. ble vanligvis utført med forskjellige varianter av tapping, se fig. 5 a–d. Heltapp, se fig. 5 a, ble ikke brukt i hjørner.



Fig. 23

Fig. 5 a–d

Tapping av stender i svill

a. Heltapp, slisstapp

b. Halvtapp

c. Midttapp

d. Vinkeltapp. Denne tappingen ble brukt når svillene var gjæret i hjørnet.



Eksempler på innfesting av losholter er vist i fig. 61 a–d. Enkel innlegging og forsatser ble som regel sikret med spikring eller klamring.



Fig. 24

Fig. 61 a–d

Innfesting av losholt i stender

a. Enkel innlegging

b. Forsats

c. Sammentapping og forsats

d. Gjennomgående tapp med stengekile og forsats



Eksempler på innfesting av skråstivere (skråband) til stendere/stolper er vist i fig. 62 a og b. Tilsvarende innfesting ble brukt mot sviller/bjelker. Andre innfestingsmåter som ble brukt til skråstivere, tilsvarer tapp- og forsatsforbindelsene for sperrer vist i pkt. 732.



Fig. 25

Fig. 62 a og b

Innfesting av skråstivere til stender/stolpe

a. Enkel forsats og tapp

b. Skrå tapp



Eksempler på sperreforbindelser som ble brukt i mønet, er vist i fig. 71 a–f.



Fig. 26

Fig. 71 a–f

Møneforbindelse

a. Rett blad

b. Slisstapp (mønetapp)

c. Halvskjult mønetapp

d. Skjult mønetapp

e. Gjæring på mønebjelke/mønsås

f. Kryss for opplagring av mønsås



Eksempler på hanebjelkeforbindelser er vist i fig. 72 a–e.



Fig. 27

Fig. 72 a–d

Hanebjelkeforbindelse

a. Tapp

b. Svalehale

c. Skrå svalehale

d. Hake



Fig. 28

Fig. 72 e

Opplegg for dobbel hanebjelke på takstol



731 Generelt. Der sperrene sluttet seg direkte til loftsbjelkene, ble sperrefoten utført med tapp- og forsatsforbindelser. Der bjelke og sperre ikke korresponderte, kunne man utføre forbindelsen med kam eller klo til en saling lagt på tvers av loftsbjelkene.

732 Tapp- og forsatsforbindelser, se fig. 732 a–f.



Fig. 29

Fig. 732 a–f

Sperrefotforbindelse

a. Enkel forsats

b. Enkel skrå tapp

c. Skrå tapp med hæl

d. Skrå tapp med forsats

e. Skrå tapp med forsats og hæl

f. Skrå tapp med dobbel forsats



733 Kam- og kloforbindelser. Eksempler på forbindelser til saling med kam- og kloforbindelser er vist i fig. 733 a og b. Kloforbindelser ble ellers ofte brukt i tilslutning mellom sperrer og kil- og gratsperrer.



Fig. 30

Fig. 733 a og b

Forbindelse mellom sperre og saling

a. Kam

b. Kloforbindelse



Siden midten av 1920-årene har man brukt ulike tømmerforbindere, se pkt. 226, til å øke skjærkraftkapasiteten i knutepunktforbindelser med bolter. Se eksempel i fig. 74.



Fig. 31

Fig. 74

Knutepunkt med bolt og tømmerforbinder



Denne anvisningen er revidert av Knut Ivar Edvardsen. Den erstatter anvisning med samme nummer, utgitt i 2016. Prosjektleder har vært Hanna J. Larsen. Faglig redigering ble avsluttet i februar 2017.
