Generelt

01Innhold

Denne anvisningen beskriver dimensjonering og utførelse av trebalkonger som er innspent i golvbjelkelag og som krager fritt ut fra huset. Planlegging og bruk av balkonger er omtalt i Planlegging 361.501.

Utkragede trebalkonger har begrenset dybde. Ved ønske om dypere balkonger, se Byggdetaljer 526.413 om understøttede trebalkonger. Krav til og dimensjonering av rekkverk er mer utførlig behandlet i Byggdetaljer 536.112.

02Henvisninger

Lov om planlegging og byggesaksbehandling (pbl)

Forskrift om tekniske krav til byggverk (TEK10) med veiledning

Standarder:

NS-EN 1990 Eurokode: Grunnlag for prosjektering av konstruksjoner

NS-EN 1991-1-1 Eurokode 1: Laster på konstruksjoner – Del 1-1: Allmenne laster – Tetthet, egenvekt og nyttelaster i bygninger

NS-EN 1991-1-3 + NA Eurokode 1: Laster på konstruksjoner – Del 1-3: Allmenne laster – Snølaster + NA (nasjonalt tillegg)

NS-EN 1991-1-4 + NA Eurokode 1: Laster på konstruksjoner – Del 1-4: Allmenne laster – Vindlaster + NA (nasjonalt tillegg)

NS-EN 1995-1-1 Eurokode 5: Prosjektering av trekonstruksjoner – Del 1-1: Allmenne regler og regler for bygninger

NS-EN 336 Konstruksjonstrevirke – Størrelser, tillatte avvik

NS-EN 338 Konstruksjonstrevirke – Fasthetsklasser

NS-EN 14081-1 Trekonstruksjoner – Styrkesortert konstruksjonstrevirke med rektangulært tverrsnitt – Del 1: Generelle krav

NS-INSTA 142 Nordiske regler for visuell styrkesortering av trelast

Planlegging:

220.210 Sikkerhet mot ulykker i og ved boligen

361.501 Utforming og bruk av balkonger og terrasser

Byggdetaljer:

520.415 Beslag mot nedbør

525.931 Snøfangere

526.413 Understøttet trebalkong

536.112 Rekkverk

542.003 Totrinnstetning mot slagregn på fasader. Luftede kledninger og fuger

571.523 Trelast av gran og furu. Egenskaper og dimensjoner

Byggforvaltning:

726.605 Balkonger. Utbedring, utvidelse og utskifting

03Bruk og erfaringer

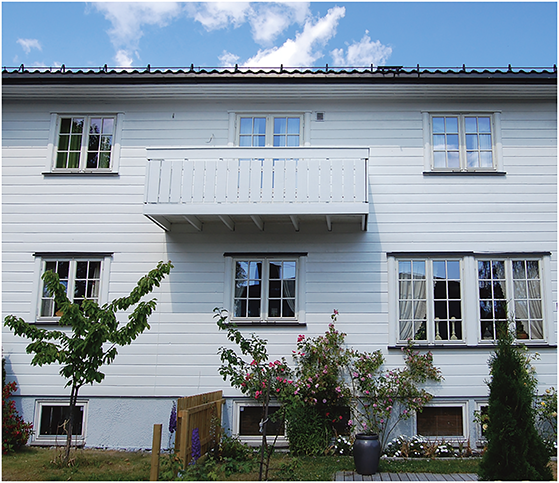

Utkragede balkonger blir først og fremst brukt der det ikke passer å ha understøtting i framkant av balkongen, for eksempel der det er vanskelige fundamenteringsforhold, eller i bratt terreng, der søyler blir svært lange. Utkragede balkonger kan dessuten bli valgt ut fra arkitektoniske hensyn.

Ved utkragede balkonger er bjelkene ført igjennom ytterveggskonstruksjonen. Slike gjennomføringer blir kritiske punkter for klimaskjermens luft- og regntetthet.

Utkragede balkonger egner seg ikke på fasader som er spesielt utsatt for slagregn (kombinasjon av regn og vind), se Byggdetaljer 542.003. Der det forekommer mye slagregn, bør man heller velge understøttede balkonger der bæresystemet står utenfor veggens vindsperresjikt. Faren for å få vannlekkasjer inn i ytterveggen ved bjelkene er størst for balkonger med åpent golv. Åpent golv bør man for øvrig kun bruke dersom det sjelden eller aldri er ferdsel under balkongen.

Oktober 2010 ISSN 2387-6328
