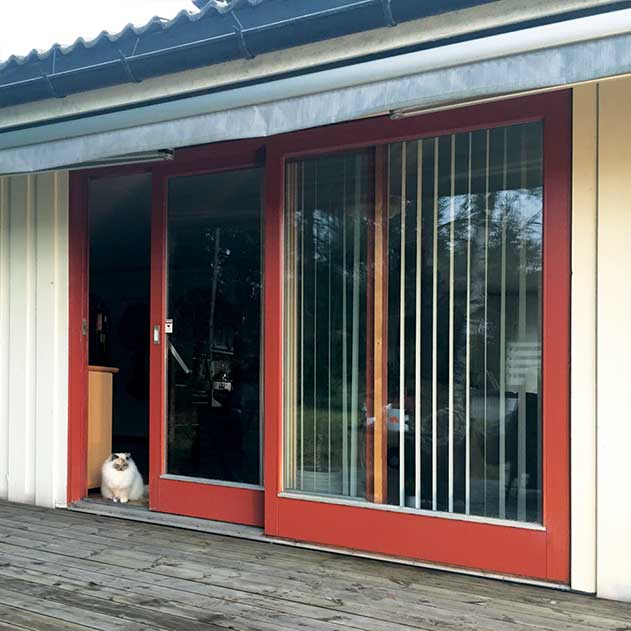

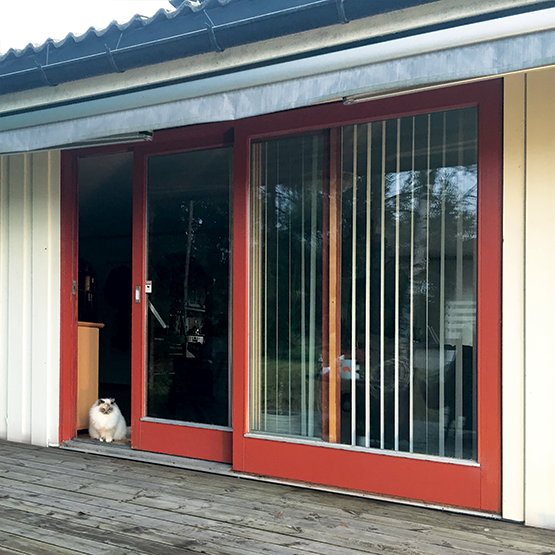

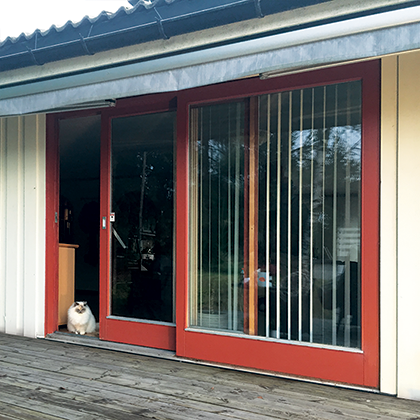

Foto: SINTEF Byggforsk
Denne anvisningen omhandler de mest vanlige typene vindusdører, som ut- eller innadslående, sidehengslede vindusdører eller vindusdører med innvendig eller utvendig skyvefelt. Sidehengslede vindusdører omtales også som balkong- eller terrassedører. Vindusdører med skyvefelt omtales som skyvedører. Anvisningen gir oversikt over overordnede krav, hovedprinsipper og hensyn ved valg av vindusdører. Den omtaler også varmeisolasjonsevne og terskelløsninger. Hovedvekten ligger på vindusdører i tre.
Forskrift om dokumentasjon av byggevarer krever at byggevarer både med og uten CE-merke har tilstrekkelig dokumentasjon for å kunne omsettes.
Ved CE-merking av vindusdører uten klassifisert brannmotstand skal man følge produktstandarden NS-EN 14351-1.
Byggteknisk forskrift krever i tillegg at produkter som bygges inn i byggverk har dokumentasjon på de egenskapene som er nødvendige for at det ferdige byggverket tilfredsstiller kravene i forskriften.
En oppdatert oversikt over produkter med SINTEF Teknisk Godkjenning eller SINTEF Produktsertifikat er gitt på www.sintefcertification.no.
Krav og prinsipper for lydisolering av vindusdører er de samme som for vinduer, se Byggdetaljer 533.109.
Vindusdører kan brukes som rømningsvei ved brann. Vindusdører med sertifisert brannmotstand skal være utstyrt med automatisk lukkeinnretning dersom de skal stå i rømningsvei. Dører som benyttes som rømningsvei, er beskrevet i Byggdetaljer 321.036.
De fleste krav til materialer i vindusdører er som for vinduer av samme materialer, se Byggdetaljer 533.102. Vindusdører har imidlertid strengere krav til stivhet og styrke, blant annet med tanke på motstand mot innbrudd.
Karm- og rammeprofiler av PVC (polyvinylklorid) for vinduer og vindusdører forsterkes vanligvis med en stålkjerne. Karmer og rammer av PVC med stålkjerne er likevel mindre stive enn tilsvarende produkter av tre.
Med vindusdører menes dører med samme grunnkonstruksjon, tetthet, isolasjonsevne og klimapåkjenning som et vindu. Vindusdører brukes først og fremst som dør ut fra oppholdsrom til balkong, terrasse og hage.
Store glassfelter gjør sidehengslede vindusdører tunge. De har derfor som oftest tre hengsler. Dørbladet er bygd opp av en ramme som kan være inndelt med sprosser. Sprossene kan fungere som skille mellom flere mindre glassfelter eller mellom glassfelt og brystningsfelt på døra, se fig. 21 a og b.
Fig. 21 a
Vertikalsnitt
Eksempel på prinsipiell utførelse av sidehengslet, innadslående vindusdør med rammer og karm av tre, og lav terskel kombinert med tre og glassfiberarmert plast. Det er totrinnstetning mellom ramme og karm, med lukket fuge i sider og topp, og skjermet fuge i bunn. Rute er satt inn i rammer på samme måte, med totrinnstetning.
Fig. 21 b
Vertikalsnitt
Eksempel på prinsipiell utførelse av sidehengslet, utadslående vindusdør med rammer og karmer av tre, Det er totrinnstetning mellom ramme og karm, med åpne fuger i topp og sider og skjermet fuge i bunn. Rute er satt inn i rammer på samme måte, med totrinnstetning.
Sidehengslede vindusdører fins både som utadslående og innadslående, se fig. 21 a og b. Det fins også innadslående dører som i tillegg er bunnhengslet slik at dørbladet kan settes i luftestilling. Dører med bunnhengsling betjenes som oftest av én vrider. Det øker muligheten for feilbetjening og dermed skade på beslag, som igjen kan forringe åpningsfunksjonen til døra.
Innadslående dører er mer sårbare for lekkasje ved slagregn enn utadslående dører og skyvedører.
Utadslående, sidehengslede vindusdører er ofte utstyrt med brems for å holde døra i luftestilling slik at den ikke skal blåse mer opp eller igjen. Bremsen er plassert i toppfugen mellom karm og ramme og betjenes av samme vrider som benyttes til å åpne døra, se fig. 23. Espagnolettstangen er ført opp i toppfugen for å betjene luftingsbremsen.
Fig. 23
Dørbrems i toppfugen mellom karm og dørblad (ramme)
Med en tofløyet vindusdør menes en dør hvor to dørblader er festet i hver sin sidekarm. Tofløyede dører kan dekke større åpninger, og kan være et alternativ til skyvedører, se pkt. 32.
Skyvedører består stort sett av skyvefelt og fastfelt hvor ett eller flere felter kan skyves på utsiden eller innsiden av det faste feltet. En skyvedør har vanligvis ikke brystning, og dørbladet består av en stor rute satt i en ramme. Skyvefeltet ruller på hjul i bunnen av feltet. I toppen ledes feltet i en føring i toppkarmen, se fig. 31.
Fig. 31
Vertikalsnitt gjennom øvre og nedre rammedel i heve-/skyvedør med horisontalforskyvning bort fra tettelista mot toppkarm ved åpning. Det er totrinnstetning med åpne fuger mellom karm og ramme. Vanligvis er det krav om personsikkerhetsrute mot balkong, terrasse o.l.
Skyvefelt som kan skyves på innsiden av det faste feltet, har den fordelen at skinnen for hjulene på terskelen, og likeledes hjulene og opphenget for hjulene, er skjermet mot klimapåkjenninger som snø. Dermed trengs ikke like hyppig rengjøring og vedlikehold av disse delene som for en dør med utvendig skyvefelt.
Skyvedører med innvendige skyvefelter er imidlertid vanskeligere å få luft- og regntette enn dører med utvendige skyvefelter, fordi tettelista ikke kan ligge i samme plan rundt døråpningen.
For at skyvedørene skal være lette å åpne må det skyvbare feltet beveges bort fra tettelista ved åpning. Det kan gjøre at det kreves mer kraft til å betjene vrideren ved åpning og lukking enn for sidehengslede vindusdører.
En løsning kan være heve-/skyvedører hvor dørbladets anslagsfals beveges opp fra tettelista ved åpning. Figur 33 a og b viser en dør hvor anslagsflaten beveges horisontalt bort fra tettelista ved åpning. Denne løsningen gir best tetting for skyvedøra.
Fig. 33 a og b
Vertikalsnitt gjennom øvre og nedre rammedel i skyvedør med horisontalforskyvning bort fra tettelistene ved åpning. Det er totrinnstetning med åpne fuger mellom karm og ramme. Vanligvis er det krav om personsikkerhetsrute mot balkong, terrasse o.l.
a. Lukket posisjon
b. Åpen posisjon
Fingre kan bli klemt ved lukking av skyvedører. Det kan derfor være aktuelt å sette inn stoppere som bremser siste del av lukkebevegelsen.
Det fins beslagssystemer med bunnhengsling av skyvefelt, slik at man kan sette skyvefeltet i luftestilling.
Den som kjøper en vindusdør, bør definere hvilke egenskaper vindusdøra skal ha. Med i vurderingen hører motstand mot klimapåkjenninger, og behov for vedlikehold.
Hvor ofte vindusdøra skal benyttes som dør, og hvor ofte den eventuelt skal benyttes til lufting, må vurderes når man stiller krav til beslag som hengsler og dørbrems.
Byggteknisk forskrift stiller krav til effekt- og energibehov i bygninger. Se pkt. 6, samt Byggdetaljer 471.018. U-verdi for vindusdører inngår i den helhetlige U-verdiberegningen for vindusleveransen for en bygning.
Fig. 451
Vertikalsnitt gjennom nedre del av en skyvedør med lav terskel
Fig. 464
Espagnolettlås i vindusdør. Drenering under låskasse. Ved hjelp av håndtaket låses dørbladet til karmen på flere punkter samtidig.
Vindusdører bør settes inn i veggen på samme måte som ytterdører, se Byggdetaljer 523.721. Rammer av PVC og aluminium har større varmeutvidelse enn tre og må derfor monteres slik at bevegelsene tillates, se Byggdetaljer 533.151, 523.701 og 523.702.
Riktig innsetting i veggen er viktig for at døra skal fungere godt. Det anbefales å bruke feste- og justeringsskruer (karmanker). Justerbare hengsler gir mulighet for å etterjustere dørbladet. Man bør unngå å bøye hengslene med spesialverktøy som hengselknekker for å justere døra. Slik bøying kan ødelegge overflatebehandlingen til hengslene og svekke skruefestet i ramme og dørblad.
For vindusdører bør hengsler vanligvis smøres årlig. Eventuell espagnolettlås må smøres ved behov. Tettelister bør sjekkes og eventuelt byttes.
Vindusdører av tre må rengjøres jevnlig. Utvendig overflatebehandling bør sjekkes årlig. Sprekker i maling bør utbedres omgående.
Vindusdører av PVC krever lite vedlikehold, men bør rengjøres regelmessig.
Vindusdører av aluminium krever lite vedlikehold, men bør rengjøres regelmessig i særlig korrosivt miljø.
Krav til regntetthet for vindusdører er som for vinduer, se Byggdetaljer 533.102. Regntetthet for vindusdører testes etter NS-EN 1027. Dørene klassifiseres i henhold til NS-EN 12208. Vindusdører som anbefales for norske forhold, bør tilfredsstille regntetthetsklasse 9A i henhold til NS-EN 12208.
Regn- og lufttettingen må følge prinsippet om totrinnstetting, se Byggdetaljer 542.003. Totrinnstetting innebærer at regn- og lufttetning holdes atskilt med en mellomliggende lufte- og dreneringsspalte. En ytre skjerm eller vannfelle fungerer som regntetning, og må utformes slik at den hindrer slagregn i å nå inn til lufttetningen. Blir tettelista våt, vil trykkforskjellen mellom ute og inne føre til at vann blir presset forbi tettelista ved sterk vind, slik at det oppstår lekkasjer.
For innadslående vindusdører oppnår man regnskjerming ved å bruke skjermede fuger mellom ramme og karm. For utadslående vindusdører må man bruke terskler, vannriller og så små fugeåpninger mellom ramme og karm som mulig.
Alle horisontale flater må være drenert, inkludert falser under glass og fyllinger. For å sikre avrenning fra treprofiler må flater ha fall på minst 1 : 8 mot utvendig side. Drenering av profiler i PVC og aluminium er omtalt i Byggdetaljer 533.151 og 533.153. Sporene på den siden av karm og ramme som vender ut mot fugen, fungerer som drensspor. Tyngdekraften bidrar til at vannet som følger med luftstrømmen lettere ledes ut via drenssporet i toppen og langs sidene og ned på bunnkarmen.
Uten tilstrekkelig overbygning over døra kan man få regnvann inn i sporet bak espagnoletten. Utfresing for låskassen i ramtreet bør derfor ha fall i bunnen for å unngå oppsamling av fukt i og rundt låskassen, se fig. 464.
I lengre kuldeperioder kan kondens medføre betydelige rim- eller isdannelser slik at rammen kan fryse fast, og overflatebehandlingen kan ta skade. Se Byggdetaljer 571.953. Trelags isolerruter reduserer kondensrisikoen betydelig. Isolerruter med avstandslist i mindre ledende materialer reduserer randsonekondensen. Kondens på vinduer er behandlet i Byggforvaltning 733.301.
Sannsynligheten for utvendig kondens er størst i høst- og vintermånedene. Kondenseringen inntreffer vanligvis i perioden fra kveld til morgen, og fordamper igjen når uteluftas temperatur øker. Det fins i dag utvendig belegg som reduserer forekomsten av utvendig kondens, såkalt antikondensbelegg.
Unødige luftlekkasjer medfører økt energibehov og eventuelt mindre komfort i form av kald trekk. Vindusdører som anbefales for norske forhold, bør tilfredsstille lufttetthetsklasse 4 i NS-EN 12207. Prøving gjennomføres etter NS-EN 1026. Tetthetskravet i byggteknisk forskrift gjelder for hele bygningen, og ikke den enkelte bygningskomponenten.
Dersom profilene i seg selv er tette, oppnår man nødvendig lufttetthet med:
– glasslister og -pakninger som tetter mellom isolerrute og glassfals
– jevnt press på tettelista mellom karm og ramme, samt tilstrekkelig anleggsflate
– karmer og rammer med tette hjørneforbindelser
Luftlekkasjer via utfresinger til beslag eller gjennom beslag (for eksempel vridere) må unngås så langt mulig.
Rutearealet utgjør storparten av arealet i en vindusdør. Egenskapene til ruta er derfor avgjørende for varmeisoleringsevnen, lysinnslipp og varmekomfort. Se Byggdetaljer 533.102 om typer og funksjoner av vinduer.
Enkelte tettelister deformeres i kontakt med løsemidler fra impregneringsmidler, maling, lakk osv. Dørene bør derfor være ferdig overflatebehandlet før tettelistene monteres.
Listene kan festes ved stifting eller ved å felle dem inn i et spor. Det anbefales å felle listene inn i et spor fordi det da er lett å bytte dem ut når det måtte være nødvendig. Spor for feste av listene bør alltid plasseres slik at de ikke danner oppsamlingsrenner for vann på terskelen.
Tettelister montert på terskelen er ofte utsatt for stor slitasje. Ved montering av tettelist på terskelen bør lista skjermes slik at ikke tråkking og slitasje ved bruk av døra gjør at lista må skiftes ofte. Montering av tettelister er mer utførlig behandlet i Byggdetaljer 533.132.
U-verdien (varmegjennomgangskoeffisienten) angir varmetapet gjennom døra. Produsenten skal dokumentere U-verdien til dørene.
Tabell 63 viser veiledende U-verdier for et utvalg vindusdører av tre med isolert fylling og to alternative rutetyper. U-verdien gjelder for døra som helhet. U-verdiene er beregnet etter NS-EN ISO 10077-1 og 2.
Veiledende U-verdier for isolerte vindusdører av tre med bredde 0,9 m og høyde 2,1 m med ulike verdier for isolasjonstykkelse, brystningshøyde og isolasjonens varmekonduktivitet.
Isolasjons-tykkelse |
Brystnings-høyde |
U-verdi1) (W/(m2K))
Isolasjonens varmekonduktivitet (W/(mK)) |
|||
mm |
mm |
0,040 |
0,035 |
0,030 |
0,025 |
40 |
200 |
0,97–1,52 |
0,97–1,52 |
0,97–1,52 |
0,98–1,52 |
40 |
600 |
0,98–1,41 |
0,97–1,40 |
0,96–1,39 |
0,95–1,38 |
40 |
1 000 |
0,99–1,31 |
0,97–1,29 |
0,95–1,27 |
0,92–1,24 |
50 |
200 |
0,97–1,52 |
0,98–1,52 |
0,98–1,52 |
0,98–1,52 |
50 |
600 |
0,97–1,40 |
0,96–1,39 |
0,95–1,38 |
0,94–1,37 |
50 |
1 000 |
0,96–1,28 |
0,94–1,26 |
0,92–1,24 |
0,90–1,22 |
60 |
200 |
0,98–1,52 |
0,98–1,52 |
0,98–1,52 |
0,98–1,52 |
60 |
600 |
0,95–1,39 |
0,95–1,38 |
0,94–1,37 |
0,93–1,36 |
60 |
1 000 |
0,93–1,25 |
0,92–1,24 |
0,90–1,22 |
0,88–1,20 |
1) Det er oppgitt et intervall for U-verdien. Laveste verdi gjelder for vindusdør med trelags rute med Ug = 0,60 og isolerende avstandslister, mens høyeste verdi gjelder for vindusdør med tolags rute med Ug = 1,2 W/(m2K) og avstandslist av aluminium.
Fig. 642
Maks lufthastighet som funksjon av U-verdi ved underkant av glassrute ved utetemperatur -10 °C og innetemperatur +20 °C.
Maks lufthastighet bør være under 0,2 m/s dersom lufthastigheten i oppholdssonen (fra 0,6 m fra vindusdøra) skal være under 0,15 m/s. U-verdiene gjelder for ruta (ikke døra som helhet).
Man kan også legge ekstra sløyfer av gulvvarme foran vindusdøra. Det innvendige glasset i ruta kan dessuten gis et hardbelegg som knyttes til en strømkilde, slik at ruta fungerer som en varmeovn.
Isolerruter med reflekterende belegg kan gi solskjerming. Lys- og varmetekniske egenskaper for isolerruter er vist i Byggdetaljer 571.954. Om solskjerming generelt, se Byggdetaljer 533.163.
Man må bruke hengsels- og lukkertyper som har tilstrekkelig styrke og slitasjebestandighet for den aktuelle døra.
Beslagene må velges med tanke på å unngå korrosjon som følge av klimapåkjenninger, virksomhet i og rundt bygningen og øvrige materialer i vegg eller dør.
Tabell 71 viser de vanligste beslagsmaterialenes typiske egenskaper.
Oversikt over de vanligste beslagsmaterialene med typiske egenskaper
Beslagsmateriale |
Egenskaper |
Forsinket metall |
God holdbarhet på steder med moderate klimapåkjenninger |
Rustfritt stål |
Tåler harde klimapåkjenninger |
Messing |
– Tåler harde klimapåkjenninger. – Ståltapper, kulelagre o.l. kan imidlertid korrodere. |
Natureloksert aluminium |
– Kan korrodere i kontakt med trykkimpregnert virke – Tåler ellers harde klimapåkjenninger og kan være et godt alternativ til rustfritt stål |
Zn/Al-legeringer (Zamak, aluminium) |
Korroderer lett |
Vindusdører er tunge, og det stiller store krav til hengslene. Hengsler som er utført av dårlige materialer eller er feil dimensjonert, kan føre til heng i dørbladet. For å hindre sig er de aller fleste vindusdører utstyrt med tre hengsler. Tre hengsler medvirker også til bedre formstabilitet. Beslagsprodusentene anbefaler i sine kataloger hengseltyper og -antall for ulike dørstørrelser og dørvekter.
Lås og vridere må kunne tåle normal bruk av døra over lang tid. De må kunne holde dørbladet låst til karmen uten deformasjoner og uten at det er nødvendig å bruke stor kraft til betjening.
Slitasjebeslag på terskel utføres vanligvis i natureloksert aluminium, som tåler harde klimapåkjenninger og mekanisk slitasje. Slitasjebeslaget limes til terskelen med fugemasse for å unngå vanninntrenging under beslaget.
Ved forsendelse må vindusdører være godt emballert fra produsent for å hindre transportskader i overflatene. Karmen bør være avstivet slik at ikke karmsammenføyninger utsettes for unormalt store belastninger som kan gi oppsprekking.
Dersom rutene vil bli utsatt for store variasjoner i lufttrykk eller temperatur, for eksempel ved transport over høyfjellet, kan defleksjon oppstå. Det innebærer at glassene buler ut fra hverandre eller bøyes inn mot hverandre, avhengig av om trykket mellom glasslagene er større eller mindre enn atmosfæretrykket, se Byggdetaljer 571.953. Man bør rådspørre leverandøren ved slike tilfeller.
Lengre lagring av vindusdører på byggeplass bør unngås. Vindusdører må lagres på plant underlag under tak, og slik at de ikke blir utsatt for regn eller sterk sol.
Fuktig emballasje kan holde vindusdøra våt over så lang tid at den misfarges og overflaten sprekker opp.
Denne anvisningen er oppdatert av Arve Bugten. Den erstatter anvisning med samme nummer, revidert av Elisabeth Wærnes og utgitt i 2015. Prosjektleder har vært Henning Vik. Faglig redigering ble avsluttet i april 2016.
Lov om planlegging og byggesaksbehandling (plan- og bygningsloven)
Forskrift om tekniske krav til byggverk (byggteknisk forskrift) med veiledning
NS 3510:2015
Sikkerhetsruter i byggverk – Krav til prosjektering og klasser for ulike bruksklasser
NS-EN 1026:2000
Vinduer og dører – Luftstrøm – Prøvingsmetode
NS-EN 1027:2000
Vinduer og dører – Regntetthet – Prøvingsmetode
NS-EN 1627:2011
Inngangsdører, vinduer, påhengsvegger, gitter og skodder – Innbruddssikkerhet – Krav og klassifisering
NS-EN 12207:1999
Vinduer og dører – Luftstrøm – Klassifisering
NS-EN 12208:1999
Vinduer og dører – Vanntetthet – Klassifisering
NS-EN 12217:2015
Dører – Betjeningskraft – Krav og klassifisering
NS-EN 12600:2002
Bygningsglass – Pendelprøving – Slagprøvingsmetode og klassifisering av plant glass
NS-EN 14351-1:2006 + A1:2010 + NA:2013
Vinduer og dører – Produktstandard, egenskaper – Del 1: Vinduer og ytterdører uten krav til motstand mot røyklekkasje ved brann, men med krav for takvinduer til utvendige brannegenskaper
NS-EN ISO 10077-1:2006
Termiske egenskaper til vinduer, dører og skodder – Beregning av varmegjennomgangskoeffisient – Del 1: Generelt
NS-EN ISO 10077-2:2012
Termiske egenskaper til vinduer, dører og skodder – Beregning av varmegjennomgangskoeffisient – Del 2: Numerisk metode for karm og rammer
© SINTEF Byggforsk
Materialet i dette dokumentet er omfattet av åndsverklovens bestemmelser. Uten særskilt avtale med SINTEF Byggforsk er enhver eksemplarfremstilling, tilgjengeliggjøring eller spredning utover privat bruk bare tillatt i den utstrekning det er hjemlet i lov eller tillatt gjennom avtale med Kopinor, interesseorgan for rettighetshavere til åndsverk. Utnyttelse i strid med lov eller avtale kan medføre erstatningsansvar, og kan straffes med bøter eller fengsel.
April 2016 ISSN 2387-6328
Vær obs på at anvisningen kan være utarbeidet i henhold til tidligere regelverk.
