Denne anvisningen beskriver konstruksjonsprinsipper for varmeisolerte påhengsvegger av glass og metall («curtain walls»), også kalt glassfasader eller systemfasader. Anvisningen omtaler to typer av påhengsvegger: påhengsfasader med post-losholtkonstruksjon (videre kalt påhengsfasader) og elementfasader. Anvisningen beskriver blant annet:

– statisk system

– oppbygning av profilsystemet og montering

– materialer

– komponenter som inngår i påhengsveggen, som isolerte paneler, åpningsvinduer, dører og hjørner

Anvisningen omhandler hovedsakelig fasader med profiler i aluminium. Anvisningen omtaler ikke påhengsfasader der glass er det bærende elementet, påhengsfasader med punktholdte glass, skråstilte fasader eller andre spesialkonstruksjoner.

Andre anvisninger om påhengsvegger:

– Byggdetaljer 523.282 beskriver hensyn ved planlegging og prosjektering.

– Byggdetaljer 523.283 viser eksempler på tilslutningsdetaljer for påhengsvegger mot andre konstruksjoner.

– Byggdetaljer 471.490 omhandler U-verdier.

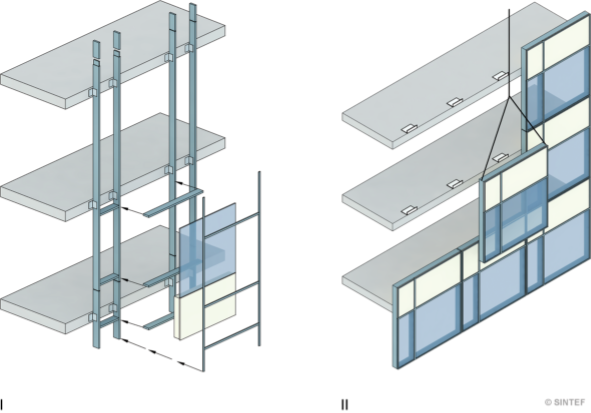

En påhengsvegg monteres på utsiden av bygningens bæresystem som en kontinuerlig «gardin» over flere etasjer. Prinsippskisse

I En påhengsfasade med post-losholtkonstruksjon er bygd opp av vertikalprofiler og horisontalprofiler som monteres på byggeplass. Se pkt. 2.

II En elementfasade er satt sammen av prefabrikkerte elementer. Elementene er som regel etasjehøye, men kan også være større. Se pkt. 3.
