Generelt

01Innhold

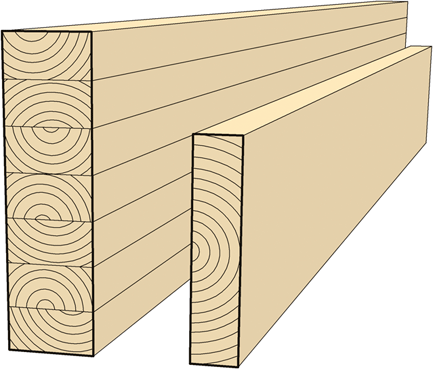

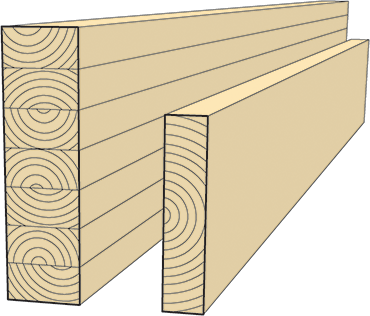

Denne anvisningen inneholder dimensjoneringstabeller for fritt opplagte bjelker av konstruksjonstrevirke og limtre med jevnt fordelt last, samt eksempler på bruk av tabellene. Den maksimale lasten på bjelkene er beregnet ut fra tverrsnittskapasitet og krav til maksimal nedbøyning.

Bjelker dimensjonert etter denne anvisningen blir blant annet brukt som hovedbjelker for opplegg av taksperrer og bjelkelag, bæring over vinduer og andre åpninger og omfordeling av store, konsentrerte laster. Tabellene oppgir bjelkenes kapasiteter i bruddgrensetilstand.

Anvisningen behandler ikke dimensjonering for brann, ulykkeslaster eller seismiske laster. Den gjengir bare grunnlaget for dimensjoneringen og forutsetter at brukeren har nødvendig teoretisk dimensjoneringsbakgrunn.

02Bruksområde

Anvisningen omfatter konstruksjoner i pålitelighetsklasse 1 i henhold til NA (nasjonalt tillegg) til NS-EN 1990, som småhus, rekkehus og mindre lagerbygg. Videre gjelder begrensninger i forhold til laster som angitt i tabellene.

03Henvisninger

Lov om planlegging og byggesaksbehandling (pbl)

Forskrift om tekniske krav til byggverk (TEK10) med veiledning

Standarder:

NS-EN 336 Konstruksjonstrevirke – Størrelser, tillatte avvik

NS-EN 338 Konstruksjonstrevirke – Fasthetsklasser

NS-EN 386 Limtre – Ytelseskrav og minstekrav til produksjon

NS-EN 390 Limtre – Størrelser – Tillatte avvik

NS-EN 1194 Trekonstruksjoner – Limtre – Fasthetsklasser og bestemmelse av karakteristiske verdier

NS-EN 1990 + NA Eurokode – Grunnlag for prosjektering av konstruksjoner

NS-EN 1991-1-1 + NA Eurokode 1: Laster på konstruksjoner – Del 1-1: Allmenne laster – Tetthet, egenvekt og nyttelaster i bygninger

NS-EN 1991-1-3 + NA Eurokode 1: Laster på konstruksjoner – Del 1-3: Allmenne laster – Snølaster

NS-EN 1995-1-1 + NA Eurokode 5: Prosjektering av trekonstruksjoner – Del 1-1: Allmenne regler og regler for bygninger

NS-EN 14080 Trekonstruksjoner – Limtre – Krav

NS-EN 14081 Trekonstruksjoner – Styrkesortert konstruksjonstrevirke med rektangulært tverrsnitt

NS-INSTA 142 Nordiske regler for visuell styrkesortering av trelast

ASTM D143 Standard Test Methods for Small Clear Specimens of Timber

Byggdetaljer:

432.101 Trykkimpregnering og annen kjemisk trebeskyttelse mot sopper, insekter og marine borere

471.031 Egenlaster for bygningsmaterialer, byggevarer og bygningsdeler

520.233 Søyler av tre. Dimensjonering

520.323 Brannmotstand for bjelker og søyler av betong, mur og tre

522.351 Trebjelkelag. Dimensjonering og utførelse

523.251 Bindingsverk av tre

525.814 Taksperrer av tre

571.523 Trelast av gran og furu. Egenskaper og dimensjoner

Mai 2011 ISSN 2387-6328
