Generelt

01Innhold

Denne anvisningen beskriver montering av ulike typer innfelte lysarmaturer i himlinger (downlight), samt aktuelle regler for montering.

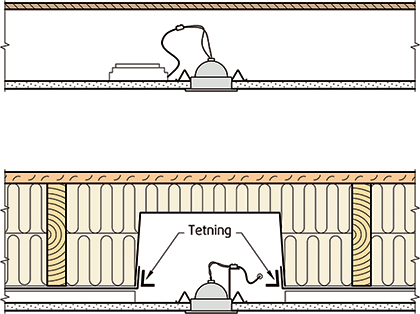

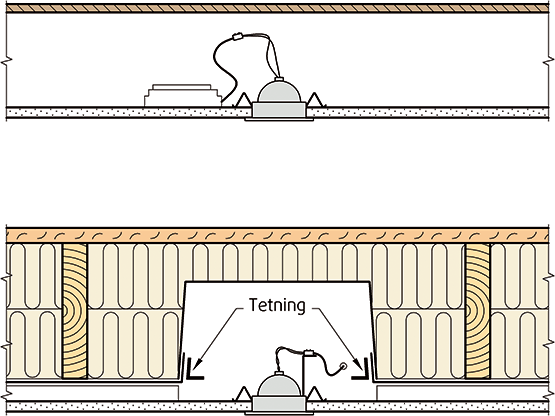

I himling mot yttertak eller kaldt loft anbefaler SINTEF Byggforsk at downlight monteres slik at dampsperresjiktet ikke perforeres, for eksempel i nedhengt himling. Dette fører til behov for større etasjehøyde og må tas hensyn til ved prosjekteringen.

Lyskilder og lystekniske forhold er nærmere behandlet i Byggdetaljer 554.211 og 554.212.

Når det gjelder elektriske forhold, omtales i hovedsak 12 V lavvoltsystemer.

02Dokumentasjon av produktegenskaper

Teknisk forskrift til plan- og bygningsloven krever at produktegenskaper som er av betydning for de grunnleggende kravene til byggverk skal være dokumentert før produktet omsettes og brukes. Dokumentasjonen utføres som regel i henhold til produktstandarder eller som tekniske godkjenninger.

Enhver armatur som selges, skal ha dokumentasjon fra NEMKO eller ENEC. Svært få land i Europa har godkjenningsplikt på 12 volts belysningsutstyr. I de fleste tilfeller må utstyret derfor ha NEMKO-godkjenning. Det er produsentens ansvar å dokumentere at produktene oppfyller kravene i forskrift om elektrisk utstyr.

Systemer beregnet på montering gjennom tettesjikt (dampsperre/lufttett sjikt) må ha dokumentert tetthet for ferdig montert løsning, for eksempel SINTEF Teknisk godkjenning eller tilsvarende. En oppdatert oversikt over produkter med Teknisk Godkjenning eller Produktsertifikat utarbeidet av SINTEF Byggforsk er gitt på www.sintef.no/byggforsk.

Da 12 V-systemer medfører store strømstyrker, er bruk av godkjent/dokumentert utstyr ytterst viktig. Utstyr uten tilfredsstillende teknisk kvalitet kan utgjøre stor brannrisiko. En armatur som er godkjent og forsvarlig i bruk, bør ha norsk monteringsanvisning. Monteringsanvisning på svensk eller dansk kan også aksepteres.

CE-merking er ikke noen godkjenning, men bare produsentens/importørens egenerklæring om at produktet er produsert etter felleseuropeiske regler.

03Henvisninger

Lov om planlegging og byggesaksbehandling (pbl)

Forskrift om tekniske krav til byggverk (TEK10) med veiledning

Lov om tilsyn med elektriske anlegg og elektrisk utstyr (eltilsynsloven)

Forskrift om elektrisk utstyr (FEU)

Forskrift om elektriske lavspenningsanlegg (FEL)

NEK 400 Elektriske lavspenningsanlegg – Installasjoner

Standarder:

NS 3420-W Beskrivelsestekster for bygg, anlegg og installasjoner – Del W. Elkraft- og teleinstallasjoner

NEK EN 60598-1 Lysarmaturer – Del 1: Generelle krav og prøver

Byggdetaljer:

Gruppe 525.1 om tak

554.105 Elinstallasjoner i boliger

554.211 Lyskilder. Generelt

554.212 Lyskilder. Lampetyper og forkoblingsutstyr

554.215 Belysningsarmaturer

April 2011 ISSN 2387-6328
