Byggforskserien støtter prosjekterende i planlegging og utforming av støttemurer i naturstein.

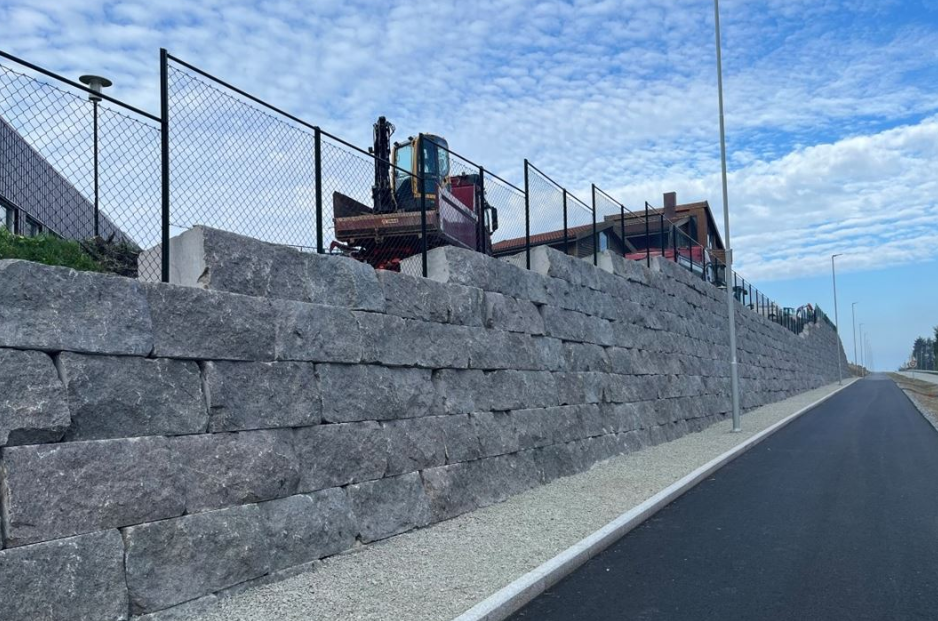

Foto: Lisbeth Alnæs / SINTEF
Rådene gjør det enklere for landskapsarkitekter, rådgivere og andre prosjekterende å velge riktige løsninger ut fra funksjon, grunnforhold, topografi, estetikk og miljøpåvirkning.
Prinsipper for stabile murer
Byggforskserien viser prinsippene som gir stabile murer. Her er de fem viktigste rådene for støttemurer av naturstein:- God drenering er det viktigste tiltaket for å unngå skader på støttemurer. Bruk drenerende masser bak muren, legg fiberduk mellom stedlige og drenerende masser, og etabler drensrør som leder vannet bort.
- Riktig fundamentering, oppbygging og dimensjonering gir robuste konstruksjoner med lang levetid og lite vedlikeholdsbehov. På telefarlig grunn må muren sikres mot frost med tilstrekkelig fundamentdybde eller isolasjon. På berg må bunnsteinen ha stabil kontakt med underlaget.
- Store støttemurer må prosjekteres og dimensjoneres som andre konstruksjoner. Lave murer kan ofte bygges som gravitasjonsmurer, mens høyere murer krever dimensjonering og ofte jordarmering for å ivareta sikkerheten. Murens høyde, terrengforhold og belastninger styrer valg av løsning.
- Riktig steinlegging og helning er avgjørende for murens stabilitet. Steinene legges i forband slik at fugene forskyves mellom skiftene, og muren bør normalt helle inn mot terrenget. For natursteinsmurer anbefales ofte helning 4:1 uten veilast og 3:1 med veilast.
- Naturstein fra norske steinbrudd og lokale overskuddsmasser kan erstatte mer klimabelastende løsninger. Lokale natursteinsprodukter og overskuddsmasser fra steinbrudd kan gi både lavt transportutslipp, god ressursutnyttelse og et uttrykk som harmonerer med lokale landskap og byggeskikker.

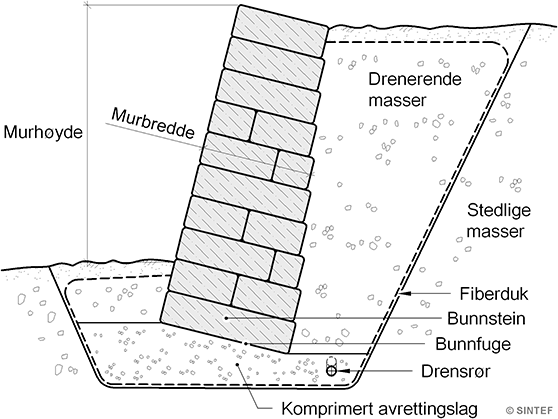

Oppbygging av støttemur. Illustrasjon: Byggforskserien
