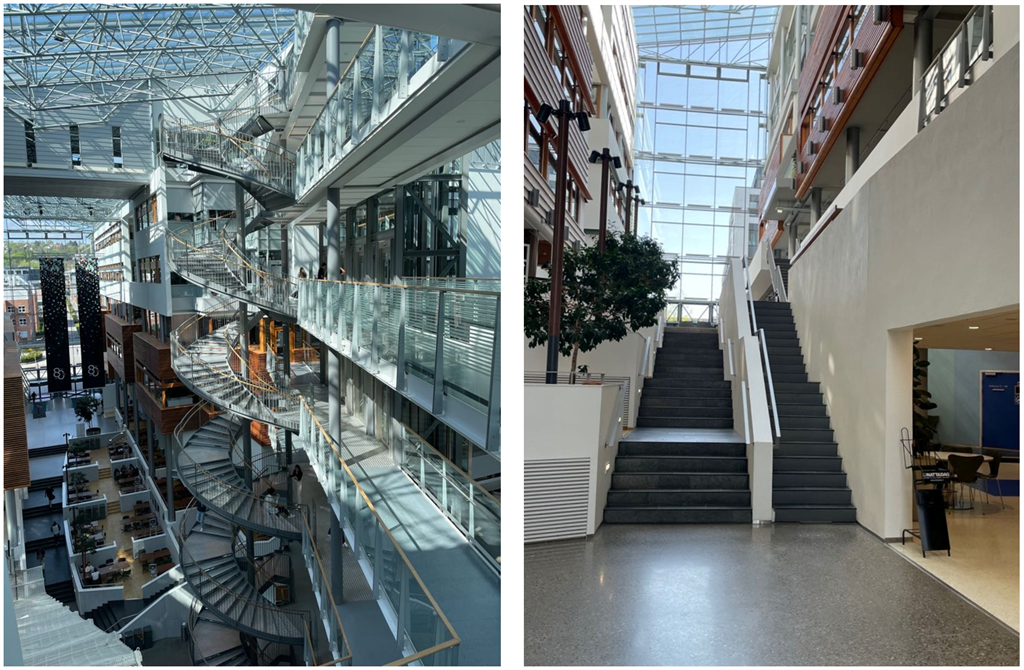

Eksempel på glassoverbygde gårder og gater. Foto: SINTEF
En overbygd gård eller gate er et helt eller delvis oppvarmet areal mellom to bygninger eller deler av en bygning – vanligvis som en del av hovedinngang, sosiale møteplasser eller knutepunkter mellom eller i for eksempel næringsbygninger, kontorer, sykehus, bibliotek, skoler og hoteller. Overbygningen er som oftest et glasstak, se Byggforskserien 525.515, men kan også være en isolert takkonstruksjon.
Hensikten med overbygningen er å beskytte ferdsels- og oppholdsarealer mellom bygninger mot nedbør og vind samt å slippe inn dagslys i dype og kompakte bygninger.
Lydteknisk prosjektering
Byggforskserien 527.311 Lydteknisk prosjektering av overbygde gårder og gater gir råd om romakustisk regulering (lydregulering) og støydemping i overbygde gårder og gater, inkludert glassgårder. Videre gir den råd om lydisolering mot tilstøtende rom. Anvisningen beskriver forutsetninger, krav og anbefalinger, og viser eksempler på løsninger med plassering av lydabsorbenter.
Lydteknisk prosjektering bør starte med å avklare kravene til lydforhold for det overbygde arealet og mellom det overbygde arealet og de tilstøtende rommene. Kravene gjelder innendørs lydnivå, etterklangstid og lydisolering, og omfatter både myndighetskrav og eventuelle krav fra byggherre. Hvilke krav som er aktuelle, avhenger av hva det overbygde arealet og de tilstøtende rommene skal brukes til.
Romformer og planløsning har stor betydning for romakustisk lydregulering. Eksempler er romhøyde, skråstilte vegger og takflater, mesaniner, svalganger og andre framspring. Både plassering av absorbenter og lydabsorpsjonsareal har stor betydning.

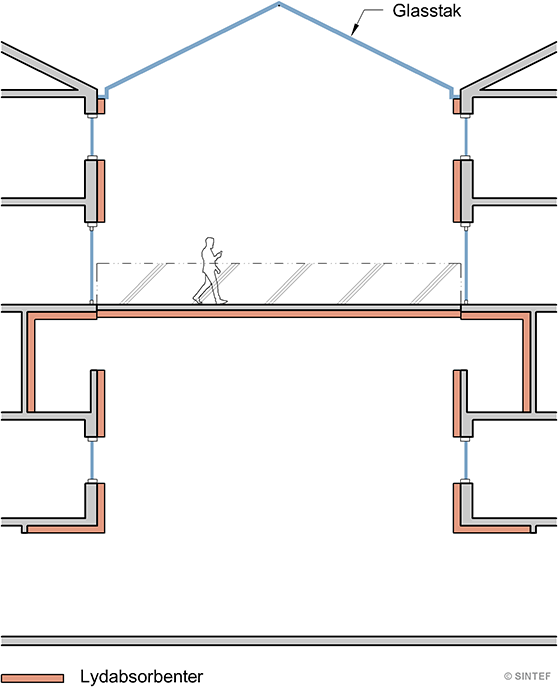

Eksempel på overbygd areal med stor romhøyde. Figuren viser plassering av lydabsorbenter på sidekorridorer, mesanin/gangbro og veggfelt. Illustrasjon: Byggforskserien, SINTEF
Lydnivået i et overbygd areal avhenger blant annet av type aktiviteter og antall personer som oppholder seg og ferdes der. Resepsjons- og ekspedisjonsområder har ofte lave lydnivåer, mens sosiale møteområder som serveringssted eller spiseområde kan gi svært høye lydnivåer. Hensynet til mennesker i nærheten av sterke lydkilder bør ivaretas med tiltak.
Brannteknisk prosjektering
Byggforskserien 321.085 Brannteknisk prosjektering av overbygde gårder og gater gir råd om utforming for å sikre rømning i overbygde gårder og gater, samt løsninger for å hindre brann- og røykspredning via det overbygde arealet.
Ved planlegging av overbygde gårder og gater bør man tidlig definere hvilken brannteknisk funksjon det overbygde arealet skal ha. Avhengig av utforming og hvilken bruk arealet er tiltenkt, og om det skal benyttes som rømningsvei, kan det være relevant å stille krav til brann- og røykspredning mellom brannceller, brannseksjoner og rømningsforhold.
Anvisningen beskriver aktive brannsikringstiltak som:
- røykventilasjon
- automatisk slokkeanlegg
- brannvarslingsanlegg
Videre gir anvisningen løsninger for passive tiltak, hvor det overbygde arealet kan fungere som branncellebegrensende konstruksjoner eller seksjoneringsvegg/brannvegg.

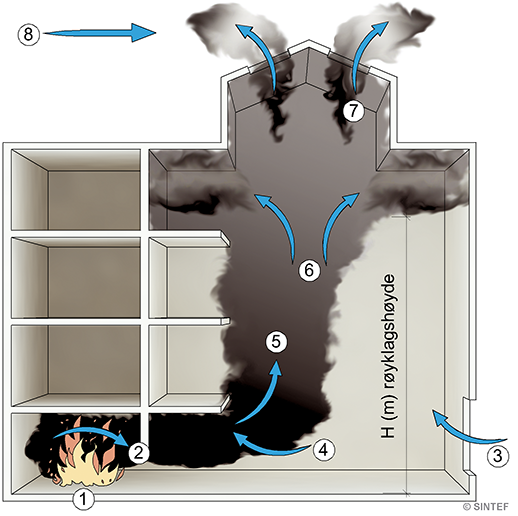

Viktige elementer ved brann- og røykspredning i overbygde gårder og gater:
- Brannstart
- Utstrømming av røyk fra branncella der brannen startet
- Lufttilførsel fra åpninger i bygningsvolumet
- Oppdrift av brannrøyk og innblanding av frisk luft i røyken
- Røyksøyle fra underside av utkraget bygningsdel (spillplume)
- Varmt røyklag og røyklagshøyde
- Røykventilasjon i øvre del av volumet, horisontal eller vertikal plassering
- Ytre påvirkninger som vind og nedbør
Illustrasjon: Byggforskserien, SINTEF
Røyk som stabiliserer seg, kan spre seg horisontalt inn i tilliggende arealer på ulike nivåer. Derfor kan det være større risiko for hurtig brann- og røykspredning mellom ulike plan i overbygde arealer uten tilstrekkelig røykventilasjon enn i bygninger uten åpne arealer. Mengden røyk som produseres, og hvor raskt den spres, kan bidra til økt risiko for mennesker som oppholder seg i bygningen, påvirke rømningstiden og forsinke brannvesenets innsats under en brann.
