Generelt

01Innhold

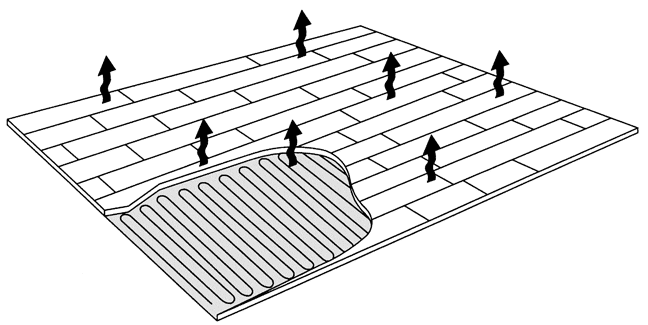

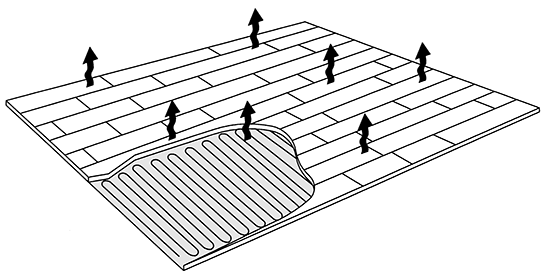

Dette bladet beskriver planlegging og utførelse av golvvarmeanlegg med varmekabler, varmefolier og varmematter. Det gir informasjon om krav og anbefalte retningslinjer for bruk og installasjon. For elektrotekniske detaljer vises det til NEK 400.

02Faglig kompetanse

Elektrorådgiver, elektroinstallatør eller leverandør av anlegget skal dimensjonere golvvarmeanlegget. Elinstallasjonen skal forestås av elektroinstallatør. Spesielle krav gjelder for lavvoltsystemer (24 V). Utførende av elinstallasjonen skal ha nødvendig faglig utdannelse i henhold til Forskrift om kvalifikasjoner for elektrofagfolk (FKE).

03Kontroll og dokumentasjon

Elektroinstallatøren skal stå for installeringen og føre løpende kontroll med varmeanlegget under monteringen. Golvvarmeanlegget skal være utført i henhold til monteringsanvisning utarbeidet av produsent/leverandør.

Både før, under og etter legging av varmeenheten skal enhetens motstand og isolasjonsmotstand kontrolleres. En full gjennomgang av den elektriske installasjonen foretas når anlegget ferdigstilles. Kravene til verifikasjon av nytt anlegg står i NEK 400.

For det elektriske anlegget skal det utstedes en erklæring om samsvar med sikkerhetskravene i FEL. Dette gjelder både prosjektering og utførelse.

Varmeanlegget skal dokumenteres i henhold til teknisk forskrift til plan- og bygningsloven (TEK) og NEK 400.

Dokumentasjon som kreves i henhold til FEL og NEK 400 danner grunnlaget for sluttkontrollen.

Installatøren skal utarbeide en beskrivelse av varmeanlegget i henhold til NEK 400, som i hovedsak dokumenterer følgende:

• type varmeenhet

• effekt og motstand

• plassering, ved hjelp av tegning av rommet som viser hvor varmeenhetene er plassert

Erklæring om samsvar og nødvendig dokumentasjon skal overleveres eier.

Det er særlig viktig at eventuelle instruksjoner eller dokumentasjon fra produsent eller leverandører, for eksempel om tildekningsmaterialer, går videre til eieren av anlegget.

Kopi av samsvarserklæringen skal oppbevares av elektroentreprenøren i minst fem år.

04Henvisninger

Plan- og bygningsloven (pbl)

Teknisk forskrift til pbl (TEK) med veiledning

Forskrift om elektriske lavspenningsanlegg (FEL) med veiledning

Forskrift om elektrisk utstyr (FEU) med veiledning

Forskrift om kvalifikasjoner for elektrofagfolk (FKE) med veiledning

NEK 400 Elektriske lavspenningsinstallasjoner

Byggdetaljer:

474.533 Uttørking og kontrollmåling av byggfukt

521.111 Golv på grunnen med ringmur for oppvarmede bygninger. Utførelse

522.111 Betonggolv på grunnen

522.355 Etasjeskiller med trebjelkelag. Varmeisolering og tetting

522.861 Undergolv på trebjelkelag

527.204 Bad og andre våtrom

541.805 Golv i bad og andre våtrom. Del I og II

552.102 Oppvarming av boliger. Metoder og systemer

Gruppe 541 om blant annet golvbelegg

Høst 2004 ISSN 2387-6328
